Thang máy gia đình loại nhỏ nhất

Thang máy gia đình loại nhỏ nhất là loại thang máy tiết kiệm diện tích với kích thước hố thang chỉ hơn 1m2, cabin có thể đi được 2 hoặc 3 người một lần phù hợp để lắp đặt cho những công trình có diện tích xây dựng bé hoặc những nhà đã hoàn thiện muốn cải tạo để lắp thêm thang máy.

thang máy gia đình loại nhỏ nhất

Lưu ý

  • Giá bao trọng gói bao gồm thiết kế hố thang, tư vấn và giám sát trong quá trình xây dựng, cung cấp thiết bị và lắp đặt hoàn chỉnh.
  • Bao gồm phí kiểm định an toàn.
  • Bảo trì bảo dưỡng miễn phí trong thời gian bảo hành.
  • Giá sẽ thay đổi tùy thuộc vào số tầng phục vụ, địa điểm lắp đặt và các lựa chọn nội thất cabin.

Các tính năng an toàn của thang máy gia đình loại bé

Cứu hộ tự động

Thang máy được trang bị hệ thống cứu hộ tự động (Automatic Rescue Device – ARD) với nguồn điện dự phòng giúp đưa cabin về tầng gần nhất, mở cửa để người bên trong cabin thoát ra trong trường hợp mất điện đột ngột.

Thiết bị khống chế vượt tốc

Là thiết bị giúp cabin không bị rơi tự do trong trường hợp thang máy chạy quá tốc độ thiết kế hoặc cả trong trường hợp xấu nhất là đứt cáp tải.

Sự cố điện nguồn

Trong trường hợp nguồn điện cung cấp cho thang gặp các sự cố như mất pha, ngược pha, sụt áp thì thang sẽ tự động dừng hoạt động để bảo vệ các thiết bị.

Chống kẹt cửa

Hai bên cửa thang được lắp đặt hệ thống cảm biến photocell dạng thanh, giúp pháp hiện và tự động mở cửa khi gặp vật cản. Đây là tính năng cực kỳ quan trọng đặc biệt với loại thang máy gia đình nơi đối tượng sử dụng có cả trẻ nhỏ.

Thiết bị báo quá tải

Trong trường hợp tổng tải trọng người hoặc đồ vật trong cabin vượt quá tải trọng định mức thì chuông báo quá tải sẽ kêu. Thang sẽ hoạt động lại khi hành khách ra bớt.

Khi cửa thang không đóng hết

Khi cửa mở hoàn toàn hoặc đóng không hết thì thang máy sẽ không hoạt động để đảm bảo an toàn cho người sử dụng.

Hotline tư vấn bán hàng và hỗ trợ kỹ thuật 24/7

Quý khách vui lòng liên hệ với chúng tôi để được tư vấn và báo giá chính xác nhất

Thiết bị và ảnh sản phẩm mẫu

Quý khách xem hình ảnh thiết bị và thiết kế nội ngoại thất thang máy mini kích thước nhỏ

Thiết kế hố thang máy gia đình kích thước nhỏ nhất

Với kích thước hố thang thông thủy là 1.3m (rộng) và 1.2m (sâu) thì sẽ có 3 phương án thiết kế và thi công hố thang. Mỗi phương án đều có ưu nhược điểm riêng.

thiết kế hố thang máy loại nhỏ nhất
k

Phương án thứ nhất: cột bê tông - tường gạch dày 2200mm

Đây là phương án thi công hố thang máy gia đình phổ biến nhất:

  • Tường bao dầy 200mm
  • Cột bê tông bốn góc
  • Kích thước cột: 200 x 200

Ưu điểm của phương án này là dễ thi công, tuy nhiên sẽ tốn diện tích hơn so với hai phương án sau đây.

$

Tổng diện tích hố thang:

Kích thước hố phủ bì bao gồm cả lớp vữa trát ngoài là 1.54m x 1.54m. Tổng diện tích lắp đặt thang máy là: 2.37 m2

k

Phương án thứ hai: cột bê tông - tường gạch dày 110mm

Nếu chủ đầu tư và đơn vị thiết kế chọn phương án này thì sẽ giúp tiết kiệm đươc mỗi chiều của giếng thang được 20 cm.

  • Thay vì làm tường dầy 200mm như giải pháp thứ nhất thì chỉ làm 100mm
  • Vẫn cột bê tông bốn góc
  • Nhưng kích thước cột: 100mm x 300mm

Như đã nói thì ưu điểm của phương án là giúp tiết kiệm diện tích thang máy, tuy nhiên thì sẽ khó thi công hơn, phải làm cốp pha riêng để làm cột 100mm x 300mm

$

Diện tích hố thang máy gia đình bé nhất:

Kích thước hố phủ bì hoàn thiện là 1.42m x 1.42m. Tổng diện tích lắp đặt thang máy theo phương án 2 là: 2.01 m2

thiết kế thang máy mini
k

Phương án 3: dựng cột thép (hoặc nhôm)

So với hai phương án đầu thì đây được xem là cách làm thang máy gia đình tiết kiệm diện tích nhất. Thay vì dựng khung hố thang bằng cột bê tông tường gạch thì sẽ dựng bằng khung thép hình hoặc thép chấn định hình

  • Cột bốn góc dùng thép hình V150 (có thể dùng thép I) hoặc thép chấn định hình
  • Giằng ngang hố: Dùng thép U100
  • Ốp xung quanh hố bằng các vật liệu như tấm thạch cao, ốp gỗ, kính, aluminum hoặc nhựa giả đá.

Phương án này thường được áp dụng cho những công trình nhà cải tạo, hoặc nhà xây mới mà diện tích dành cho thang máy quá bé.

Ưu điểm là tiết kiệm diện tích tối đa, thi công nhanh tuy nhiên thì chi phí sẽ cao hơn.

$

Diện tích hố thang gia đình tối thiểu:

Kích thước hố phủ bì hoàn thiện là 1.4m x 1.3m. Diện tích lắp đặt thang máy theo phương án này là: 1.82 m2

Bản vẽ thiết kế hố thang gia đình loại nhỏ nhất

Dùng điện 1 pha hoặc 3 pha

Thang máy lắp cho gia đình loại nhỏ nhất này có thể dùng được với điện 1 pha hoặc điện 3 pha. Tuy nhiên, nếu có thể Quý khách nên cung cấp điện 3 pha vì điện 3 pha ổn đinh và khỏe hơn nên sẽ tốt nhất cho thiết bị thang. Trường hợp dùng điện 1 pha thì nên lắp thêm ổn áp

Dịch vụ bảo trì sửa chữa sau bảo hành

Vấn đề chi phí bảo trì sau khi hết thời gian bảo hành chắc chắn cũng là một trong những tiêu chí lựa chọn của Quý khách. Thang máy do Vinalift cung cấp và lắp đặt được bảo hành 18 tháng, bảo trì định kỳ miễn phí trong thời gian bảo hành. Sau thời gian này, chúng tôi sẽ có các gói bảo trì phù hợp để quý khách lựa chọn.


STT DỊCH VỤ BẢO TRÌ THANG MÁY MỘT THÁNG HAI THÁNG
1 Thang máy cabin inox, hố thang xây 350.000 VNĐ 450.000 VNĐ
2 Thang máy cabin kính, hố thép, vách kính 400.000 VNĐ 500.000 VNĐ
p

Lưu ý:

– Giá bao gồm chi phí nhân công, chưa bao gồm chi phí lưu trú và đi lại nếu công trình ở ngoài khu vực Hà Nội, Thanh Hoá và Thành Phố Hồ Chí Minh.

– Áp dụng cho khách hàng ký hợp đồng định kỳ theo năm.



Các bước mua thang máy diện tích bé

Sau khi thống nhất được cấu hình, nội và ngoại thất cabin, đàm phán giá và các điều khoản hợp đồng. Quý khách tiến hành ký kết hợp đồng mua thang máy và thực hiện hợp đồng theo các bước sau

các bước mua thang máy nhỏ nhất
A

Bước 1: Ký kết hợp đồng

Sau khi tham khảo thiết bị chủng loại thang, thống nhất giá thành, cũng như thiết kế sơ bộ thì hai bên là chủ đầu tư và nhà cung cấp sẽ tiến hành ký kết hợp đồng.

  • Ký hợp đồng mua bán
  • Ký xác nhận bản vẽ thiết kế
A

Bước 2: Xây dựng hố thang

  • Chủ nhà tiến hành xây dựng hố thang theo bản vẽ do công ty thang máy cung cấp.
  • Vinalift sẽ có trách nhiệm cử cán bộ phối hợp với các bên liên quan, tư vấn giám sát trong quá trình xây dựng. Đảm bảo hố thang được thi công đúng kỹ thuật
A

Bước 3: Lắp đặt

Sau khi công trình đủ điều kiện thi công, Công ty Thang máy Vinalift sẽ chuyển thiết bị tới công trình để tiến hành lắp đặt:

  • Lắp đặt phần cơ khí
  • Ốp hoàn thiện cửa thang (chủ đầu tư thực hiện)
  • Lắp đặt phần điện
A

Bước 4: Bàn giao

Thang máy sau khi được lắp đặt hoàn thiện thì sẽ tiến hành chạy thử và chuẩn bị các bước bàn giao cho gia đình chủ nhà sử dụng:

  • Kiểm định an toàn và cấp phép sử dụng.
  • Bàn giao
  • Bảo trì định kỳ

Catalog thang máy Vinalift

Kinh nghiệm lựa chọn và sử dụng thang máy loại mini

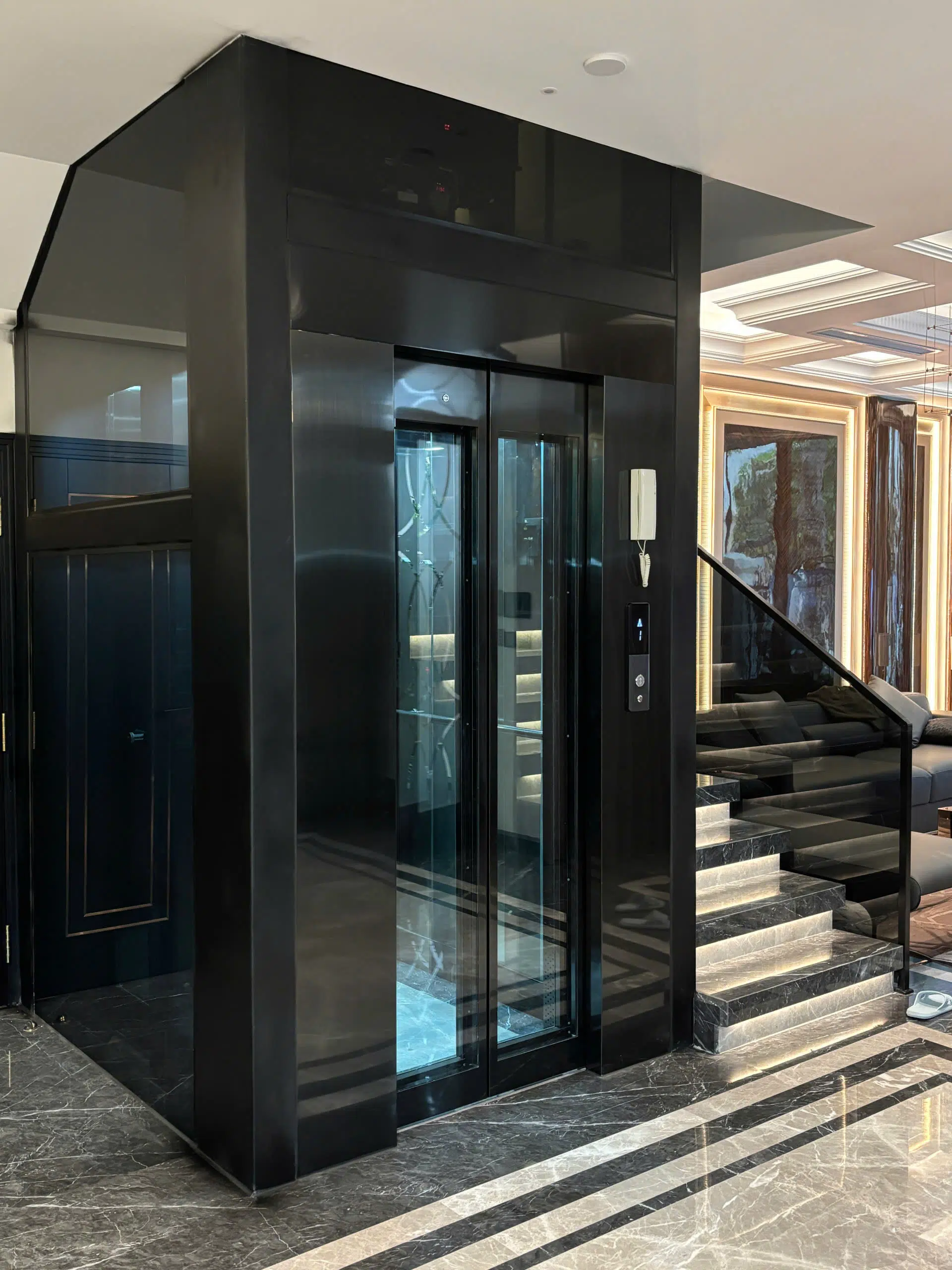

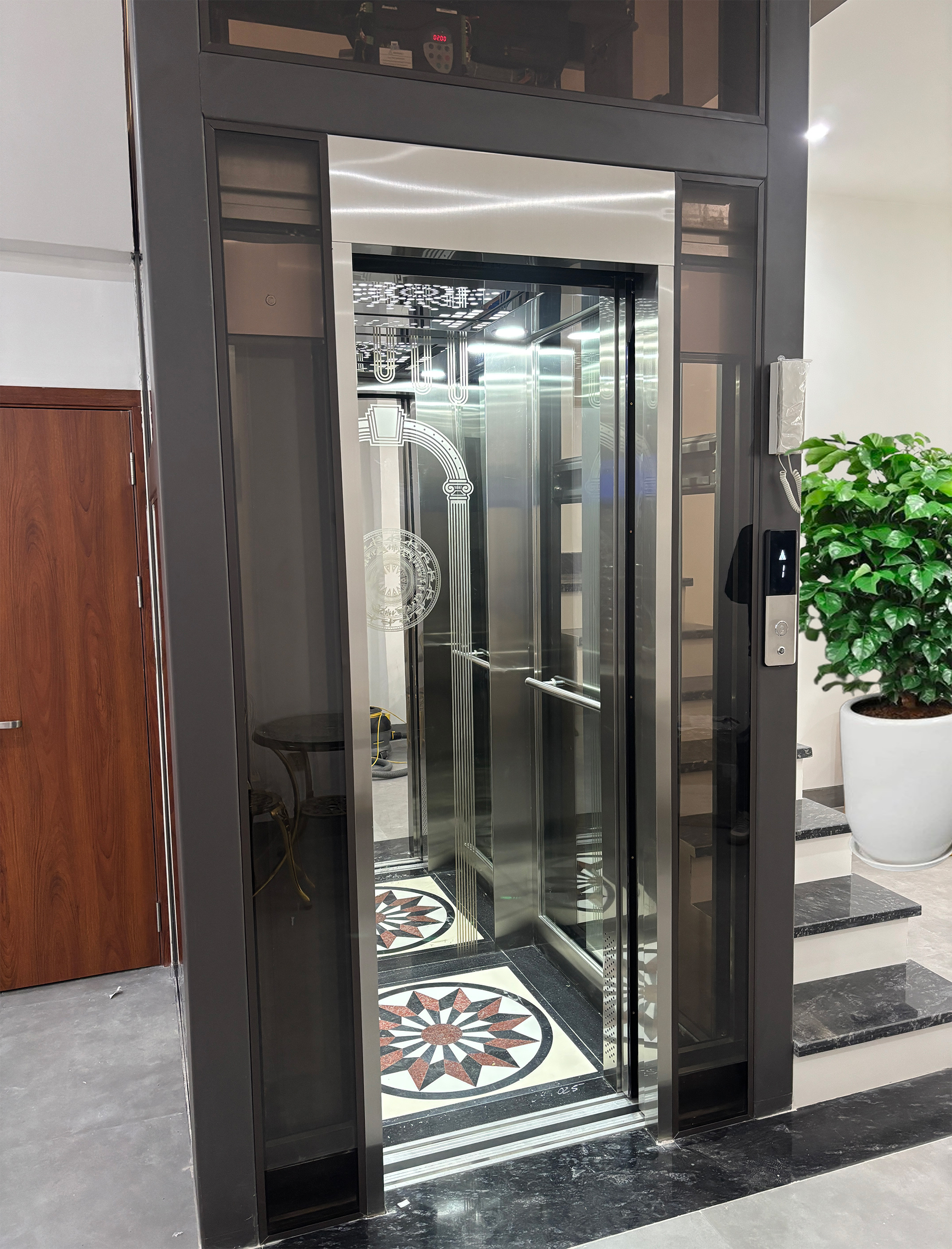

thang máy gia đình cabin kính
O

Lựa chọn nội thất cabin thang máy mini

Do cabin thang máy loại này rất nhỏ, kích thước tiêu chuẩn 900mm x 700mm nên cần phải lựa chọn nội thất cabin thật hợp lý:

  • Vách cabin nên chọn loại inox sáng màu. Nên dùng xen kẽ thêm inox gương.
  • Không lắp tay vịn, hoặc chỉ nên lắp một tay vịn. Nếu lắp tay vịn nên chọn loại tay vịn dẹt để tiết kiệm diện tích hố thang.
O

Tăng kích thước khoảng mở cửa

Với hố thang loại minimun 1300mm x 1200mm như trên và dùng loại cửa hai cánh mở về hai phía thì cửa thang được 600mm, tuy nhiên nếu muốn cửa rộng hơn thì dùng loại cửa mở lùa hai cánh về một phía, như thế cửa mở được 700mm

2 Lời bình

  1. Tôi cần lâp thang máy vào giữa thang bộ, yêu câu thang máy kích thước nhỏ, ko đào được hố pít do vướng bể nước. Xin quý cty tư vấn

    Hồi đáp
  2. Em chào Anh! Với nhà cải tạo, không làm được hố pit sau thì Vinalift có giải pháp thang máy homelift với yêu cầu hố pit tối thiểu chỉ 250mm và không cần phòng máy. Tư vấn bên em đã liên hệ tư vấn cho Anh qua email ạ!

    Hồi đáp
