Bên cạnh các thiết bị khác như động cơ, tủ điều khiển thì rail dẫn hướng thang máy (Elevator Guide Rail) là một thiết bị rất quan trọng đối với chất lượng vận hành của một bộ thang máy.

Rail có vai trò dẫn hướng cho cabin, đối trọng. Hiện nay có hai loại rail thang may là rail thép đúc và tôn uốn.

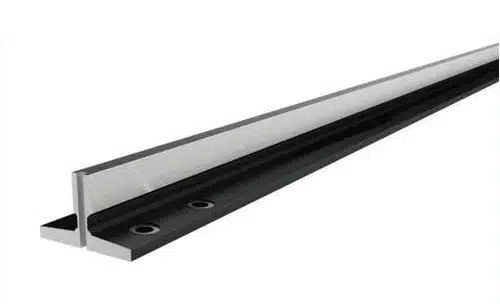

Rail thang máy

Rail thang máy thường có độ dài là 5m/cây do đó một dàn rail hoàn chỉnh của một bộ thang máy sẽ được lắp ghép từ nhiều thanh khác nhau bằng bass nốt rail.

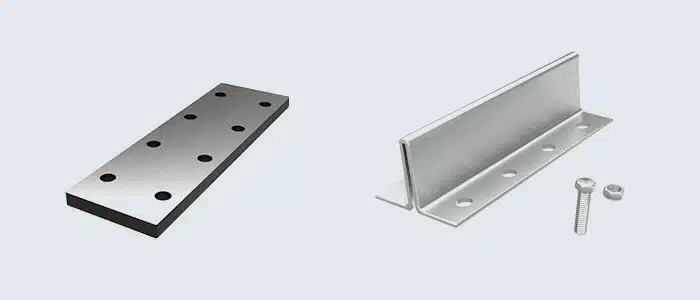

Bass nối rail thang máy

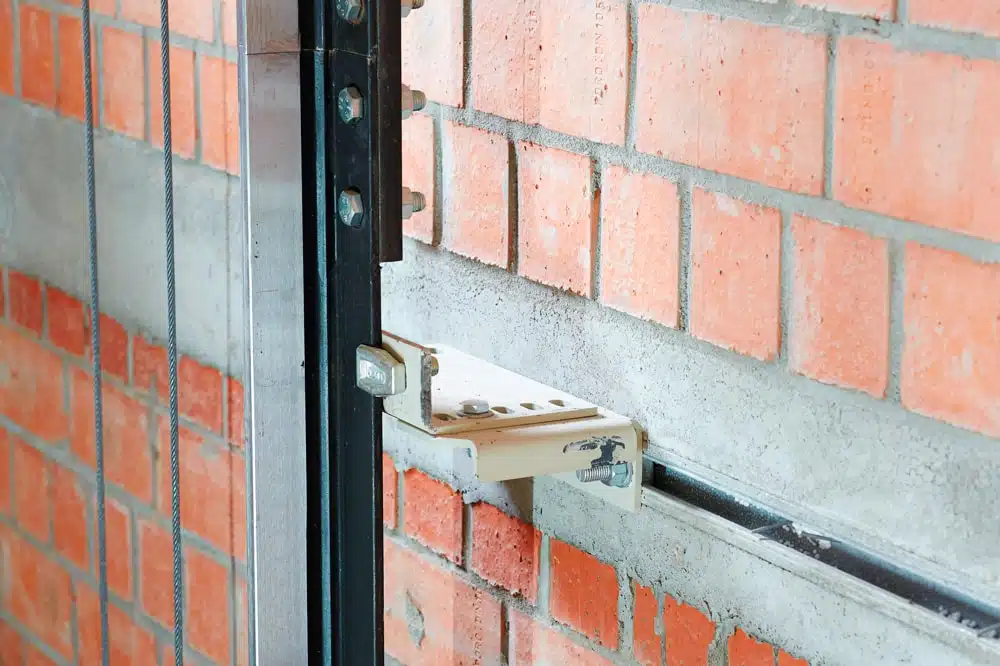

Rail dẫn hướng được bắt cố định vào tường gạch, dầm bê tông hay khung thép bằng hệ thống bulong, bass bracket.

Thông số kỹ thuật rail dẫn hướng thang máy

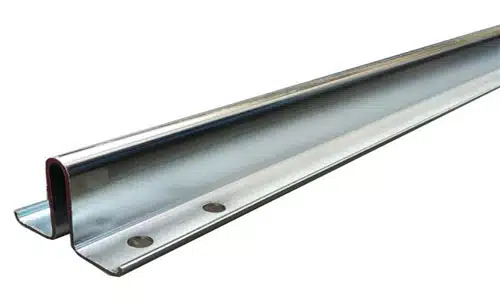

Nếu quý khách tham khảo thông số kỹ thuật thang máy thì có thể thấy các thuật ngữ, ký hiệu như T50, T78, T89. T114,…

Vậy ý nghĩa của những con số đó là gì?

  • Chữ T: Do mặt cắt ngang của thanh rail có hình chữ T
  • Các con số chính là chiều rộng của lưng rail
thông số kỹ thuật rail dẫn hướng thang máy

Tuy rail chỉ có vai trò dẫn hướng cabin, đối trọng là chính, không chịu tải nhiều nhưng vẫn có những yêu cầu nhất định về kích thước tương ứng với từng loại tải trọng.

Tải trọng thang càng lớn, tốc độ càng cao thì yêu cầu rail dẫn hướng càng to

Ví dụ:

  • Với tốc độ 60 mét/phút: Tải trọng từ 350kg đến 630kg dùng rail T78, Từ 750kg đến 1000kg rail T89, 1350kg đến 1600kg dùng rail T114
  • Tốc độ 90 mét/phút: 350kg đến 450kg rail T78, 630kg đến 1000kg dùng rail T89

Một bộ thang máy gồm có mấy dàn rail

Các thang máy gia đình hoặc các loại thang tải khách thông thường thì sẽ có hai dàn rail dẫn hướng:

  • Rail dẫn hướng cabin
  • Rail dẫn hướng đối trọng
bên trong hố thang máy
Bên trong hố thang máy gia đình khung hố thang bằng thép

Còn một số trường hợp đặc biệt như thang tải ô tô, do cabin rộng và dài cho nên cần phải có từ 2 dàn rail cabin trở lên và một dàn rail đối trọng

Hoặc có một số loại thang máy homelift, không có đối trọng (sử dụng động cơ tang trống – drum motor) thì chỉ có rail cabin

Các cách bố trí rail thang máy

Tuỳ vào từng loại thang, kích thước hố thang sẽ có cách bố trí rail dẫn hướng khác nhau, đưới đây là các cách thiết kế, lắp đặt rail.

Kiểu thông dụng, đối trọng sau, rail cabin nằm chính giữ cabin
Kiểu đối trọng hông

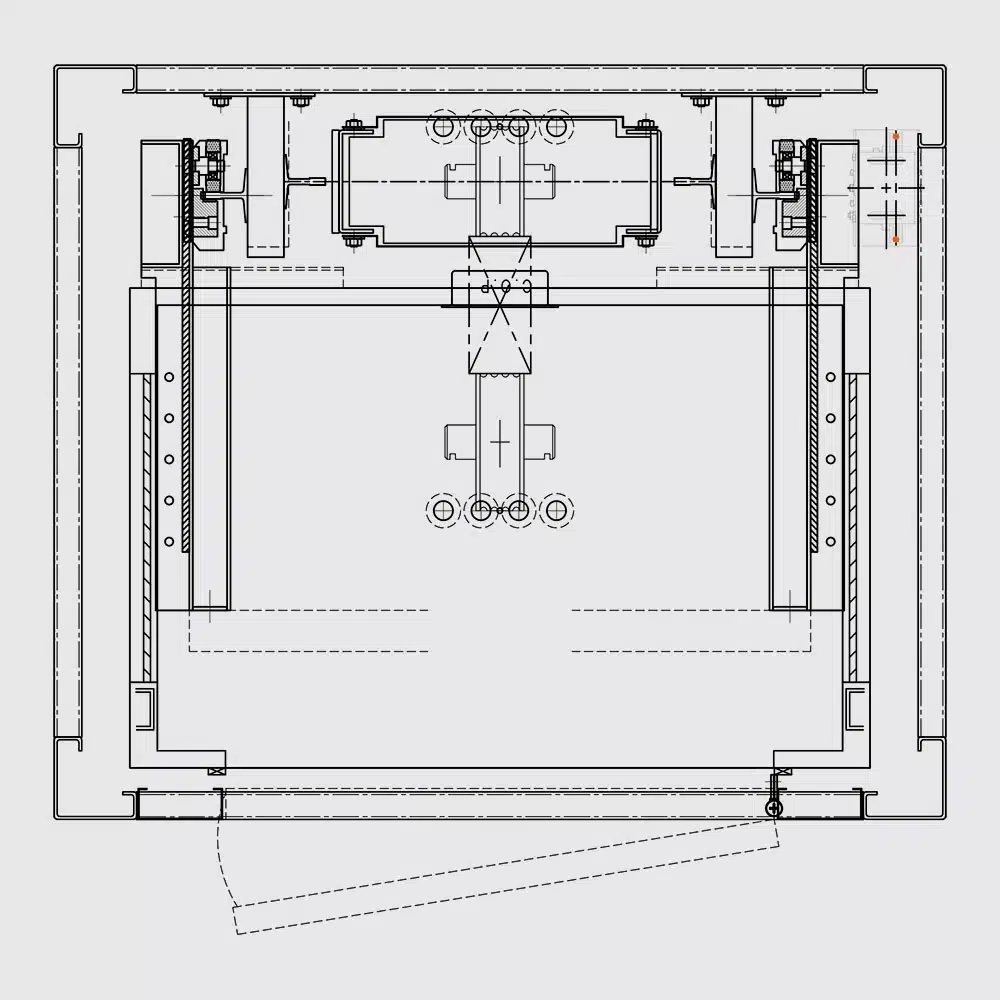

Rail đối trọng, rail cabin bố trí về một phía, thường được áp dụng cho thang máy homelift cửa mở bản lề

Những yêu cầu kỹ thuật của rail thang máy

Rail dẫn hướng giống như một con đường, cabin giống như xe chạy trên con đường đó thế nên muốn thang máy vận hành êm ái, không rung, không lắc khi chạy thì rail dẫn hướng phải đảm bảo cáo yêu cầu như:

  • Chất lượng bề mặt rail phải phẳng, thẳng, 2 đầu rail ko có các vết dị dạng bất thường
  • Các đầu mối nối rail chuẩn, không ghồ ghề
  • Rail phải được lắp đặt thẳng tuyệt đối
  • Rail cần được châm dầu thường xuyên (thông qua hộp dầu trên đầu rail)

Một bộ thang máy, khi chuyển đến công trình là hàng nghìn thiết bị rời, do đó bên cạnh thiết bị chuẩn thì quy trình lắp đặt cũng phải đảm bảo thì thang máy mới chạy êm.

Mời xem video quy trình lắp đặt rail thang máy, khung cabin, khung đối trọng:
